CNC Machine (2010)

Pomysł na CNC

Pod koniec roku 2007 zaczęło mi brakować narzędzia które dla wielu jest niezbędne. POorzebowałem mianiowicie frezarki/wiertarki CNC.
Całą budowę zacząłem oczywiście od lektury jak powinno się zbudować porządną maszynę CNC. Po przeczytaniu poniższych pozycji oraz zapoznaniu się z kilkoma forami zabrałem się do roboty.
Wszystkim polecam forum CNC: www.cnc.info.pl

Założenia były następujące:

maszyna ma być lekka, a więc materiałem miało być aluminium
maszyna ma pracować w zakresie max 300mm x 400mm
maszyna ma współpracować ze znanymi programami do sterowania typu MACH 2D lub MACH 3D
dokładność maszyny to
maszyna ma obrabiać: laminat, miekkie tworzywo (żywice epidianowe i poliuretanowe), pleksi i drewno

Mając następujące założenia zacząłem robić plany. Po kilku dniach projekt maszyny był już gotowy, a po poprawkach wystarczyło jedynie pochodzić po sklepach internetowych i pozamawiać potrzebne elementy.

Frezarka w SolidWorks:

---fota

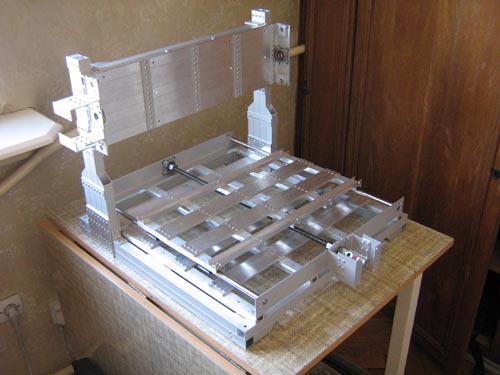

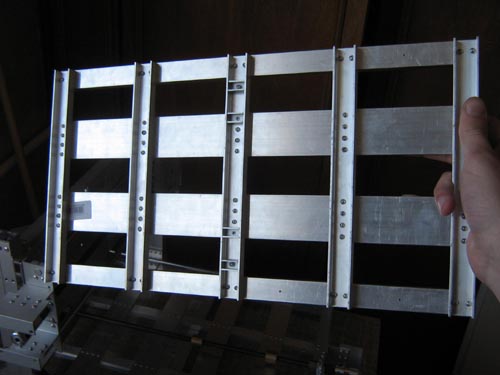

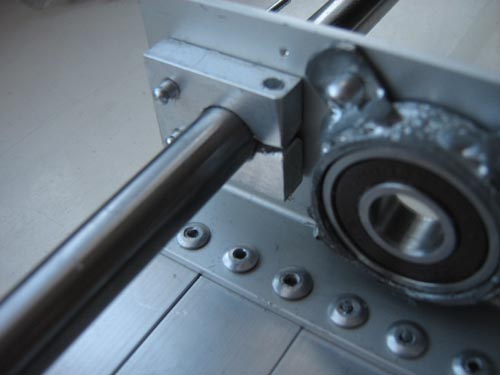

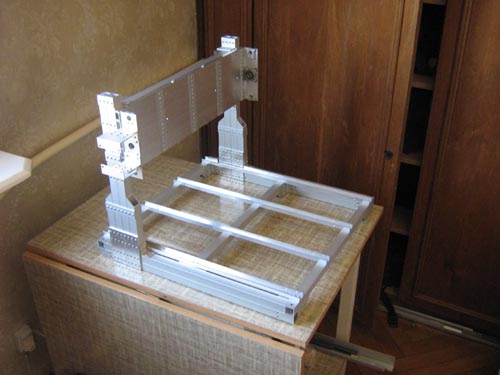

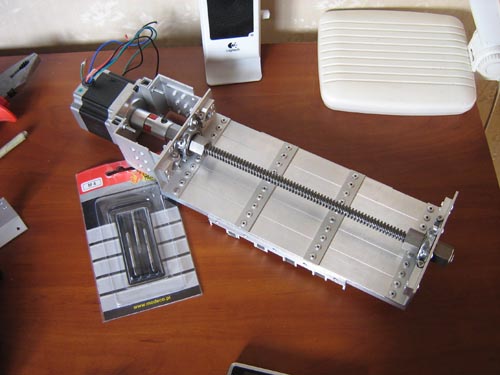

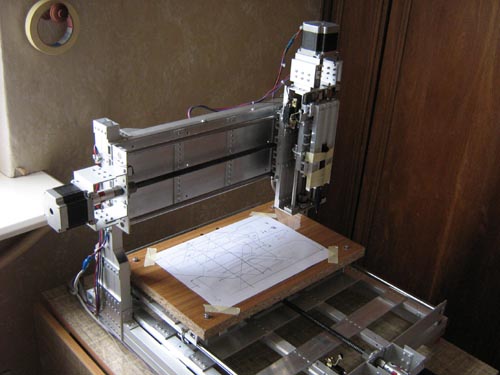

Frezarka w liczbach:

koszt ok. 4000zł
liczba nitów - 1200
ciężar 20kg bez frezarki
dokładność 0,05mm

Elektronika sterująca

Elektronikę mogłem wykonać samemu, jednak okazało się że taniej i szybciej jest jš zamówić już złożonš i zlutowanš. Schemat elektroniki jest ogólnie znany i powielany:
--- fota
